外墻保溫維修 材料是原來的保溫出現(xiàn)質(zhì)量問題，需要重新更換保溫材料進(jìn)行修復(fù)，保溫材料是指導(dǎo)熱系數(shù)小于等于0. 2的材料。 建筑使用外墻保溫材料， 可以對建筑外墻體進(jìn)行有效保護(hù)， 延長建筑物使用壽命， 保持室溫的穩(wěn)定性， 降低室內(nèi)能耗。 好的保溫材料還可以起到防水防霉防潮的功能。

外墻保溫材料，普遍存在著開裂脫落的隱患，所以施工過程中，必須要使用抗裂砂漿網(wǎng)格布來彌補(bǔ)這方面的缺陷，以達(dá)到作用于墻體保溫的效果。聚苯板體系，酚醛保溫板，巖棉保溫板，傳統(tǒng)無機(jī)保溫砂漿等都屬于此類，原材料作用于墻體之后，需要抗裂砂漿，網(wǎng)格布，粘結(jié)砂漿一步一步工序施工完成，才能在保溫層外做涂料飾面和面磚飾面。巖棉板，無機(jī)板材，?；⒅?、聚苯顆粒等無機(jī)系列產(chǎn)品，防火等級可以達(dá)到A級防火，但施工比較繁瑣，保溫系統(tǒng)性能有不少缺陷，空鼓、開裂，都是潛在的隱患。YT無機(jī)活性墻體保溫隔熱系統(tǒng)， 實(shí)現(xiàn)了保溫材料直接作用于基層墻體，無需掛網(wǎng)即可在保溫層外做涂料飾面和面磚飾面的效果，一次性達(dá)到墻體保溫、縮短了工期，而且與墻體同壽命，無后期維修費(fèi)用。

目前市場上常用的外墻保溫維修材料主要分為有機(jī)類（如聚苯板、擠塑板、聚氨酯、酚醛板等 ）、無機(jī)類（如珍珠巖類、泡沫水泥、膨脹?；⒅?、發(fā)泡陶瓷、巖棉、 YT新型墻體保溫材料等）、復(fù)合材料類（膠粉聚苯顆粒等）三大類。

1、外墻保溫維修材料——石墨保溫板

石墨聚苯板是經(jīng)典隔熱材料發(fā)泡聚苯乙烯通過化學(xué)法進(jìn)一步精煉的產(chǎn)品，絕熱性能有了明顯的改善。它含有特殊的石墨顆粒，可以像鏡子一般反射熱輻射，并且其中含有能夠大幅度提升保溫隔熱性能的紅外線吸收物，從而減少房屋的熱損失。它的絕熱能力比普通EPS至少高出30%，石墨聚苯板導(dǎo)熱系數(shù)為0.030W/m.k-0.032 W/m.k,這就是在保溫能力上遠(yuǎn)優(yōu)于其他材料的原因。有助于提高能效并減少二氧化碳的排放

2、外墻保溫維修材料——真金板保溫板

真金板有優(yōu)異的保溫性能，防火性能可達(dá)B1級難燃。導(dǎo)熱系數(shù)≤0.036W/(m·k)，真金防火保溫板的技術(shù)，應(yīng)用了跨領(lǐng)域、跨學(xué)科的高分子技術(shù)，完全拋棄了原有EPS等材料的分子改性，或添加阻燃劑的路徑，引入全新的防火概念。有機(jī)高分子在受熱膨脹過程中帶動無機(jī)分子向邊緣運(yùn)動，最終形成蜂窩狀隔離倉，使每一個有機(jī)大分子的顆粒形成相對獨(dú)立的防火個體，從而有效阻斷了熱量的傳導(dǎo)和火焰的傳播，達(dá)到了“準(zhǔn)不燃”的效果。

3、外墻保溫維修材料——復(fù)合保溫板

復(fù)合保溫板是由添加劑、水泥、砂子、膠漿為粘結(jié)材料；玻璃纖維網(wǎng)格布和鋼筋為增強(qiáng)材料；木纖維和粉煤灰為填料；聚乙烯泡沫板為保溫材料。通過合理的材料配比和科學(xué)的生產(chǎn)工藝，在工廠中生產(chǎn)制成。

4、外墻保溫維修材料——聚苯保溫板

聚苯保溫板由可發(fā)性聚苯乙烯珠粒經(jīng)加熱預(yù)發(fā)泡后在模具中加熱成型而制得的具有閉孔結(jié) 構(gòu)的聚苯乙烯泡沫塑料板材。 簡稱EPS板。這是保溫材料里應(yīng)用最廣泛的保溫材料， 常應(yīng)用薄抹灰體系、 保溫裝飾一體化板體系、 大模內(nèi)置體系等， 該材料不論是國內(nèi)還是國外均在保溫系統(tǒng)市場里占據(jù)極大的比重，不 可否認(rèn)， 這是用于外墻保溫體系中最成熟的產(chǎn)品，以至于所有新誕生的材料都會以此會 參照進(jìn)行PK來襯托各家的好。 但作為板材使用時，防火性能差自身強(qiáng)度不高 承重能力 較低 特別是用于外貼面磚時，應(yīng)進(jìn)行加強(qiáng)處理。 此外，板材出廠時應(yīng)經(jīng)過一段成熟期 ， 需放置一段時間才可以使用。如果熟化時間不足而直接上墻施工，板材容易收縮、變形。且施工繁瑣，易脫落。

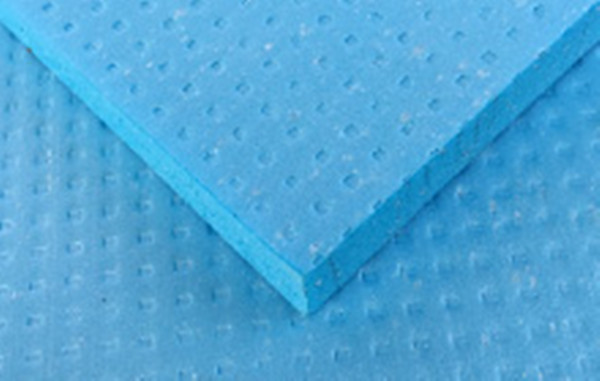

5、外墻保溫維修材料——擠塑聚苯保溫板

擠塑聚苯板也是聚苯板的一種，只不過生產(chǎn)工藝是擠塑成型。

擠塑板簡稱XPS板， 以聚苯乙烯樹脂或其共聚物為主要成分，添加少量添加劑， 通過加 熱擠塑成型而制得的具有閉孔結(jié)構(gòu)的硬質(zhì)泡沫塑料制品。目前貌似只有國內(nèi)的市場把擠塑板也當(dāng)做外墻外保溫薄抹灰的材料使用?？梢哉f，擠塑聚 苯板也是集防水和保溫作用于一體的，剛度大，抗壓性能好，導(dǎo)熱系數(shù)低，用于屋面、地面、地下室墻體覆土內(nèi)的保溫是非常合適的。但是這種板材透氣性差，尺寸穩(wěn)定性差，與無機(jī)粘結(jié)砂漿的可粘結(jié)性也較差，用于外墻體保溫中常見系統(tǒng)脫落、飾面開裂等質(zhì)量事故，由于其造價(jià)并不便宜，該材料在外保溫應(yīng)用領(lǐng)域并不及膨脹聚苯板優(yōu)勢大。

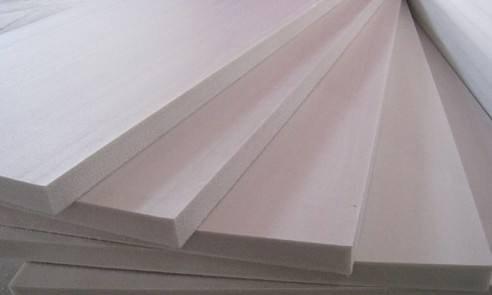

6、外墻保溫維修材料——酚醛保溫板

酚醛板是由苯酚和甲醛的縮聚物酚醛樹脂與其他添加劑如固化劑、

發(fā)泡劑、 表面活性劑和填充劑等混合制成的多孔型酚醛泡沫板。 國外生產(chǎn)的酚醛板具有 較好的保溫性能，其導(dǎo)熱系數(shù)比擠塑聚苯板低， 日本國家的夾芯保溫體系大量采用酚醛板。但是國內(nèi)目前推廣力度小，生產(chǎn)技術(shù)也較為落后，其保溫性能略差于國外產(chǎn)品。國內(nèi) 生產(chǎn)的酚醛板存在著易粉化、機(jī)械強(qiáng)度低、脆性、無延伸性和吸水率高等弱點(diǎn)，用于外 墻外保溫薄抹灰系統(tǒng)將會出現(xiàn)嚴(yán)重的飾面開裂、脫落等質(zhì)量事故。最普通酚醛泡沫的燃燒等級為B1（ B）級，在高溫明火直接抵觸下，只在其表面產(chǎn)生 炭化而無融熔滴落物。但材料易氧氣、變形，與砂漿結(jié)合性能差易脫落，吸水率大，脆性大易斷裂， 價(jià)格相比昂貴。

7、外墻保溫維修材料——發(fā)泡聚氨酯保溫板

單一有機(jī)保溫材料中性能最好的就數(shù)聚氨酯保溫材料了。 作為墻體保溫材料他主要有三 種存在方式：噴涂聚氨酯硬泡、澆注聚氨酯硬泡和聚氨酯硬泡保溫板?，F(xiàn)場發(fā)泡聚氨酯是以異氰酸酷、多元醇(組合聚醚或聚酷)為主要原料加入添加劑組成的雙組分，經(jīng)現(xiàn)場噴涂施工的具有絕熱和防水功能的硬質(zhì)泡沫材料。現(xiàn)場發(fā)泡聚氨酯具有非 常好的整體性和防水性， 因此用于屋面保溫和防水、地下室墻體覆土內(nèi)的保溫防水是非常合適的，應(yīng)用于干掛幕墻內(nèi)的保溫，施工操作方便，最大程度的防止熱橋作用。硬泡聚氨酯板是衍生出來的產(chǎn)品， 由于尺寸穩(wěn)定性較差，相對膨脹聚苯板并沒有太大的差異。部分廠家提供了雙面涂抹砂漿的復(fù)合聚氨酯A級板材和檢測報(bào)告，在一段時間內(nèi) 可以勉強(qiáng)過關(guān)作為防火保溫材料使用。 新的防火檢驗(yàn)標(biāo)準(zhǔn)出臺之后，這種兩面覆蓋砂漿 的復(fù)合保溫板則不能檢測為防火A級。

8、外墻保溫維修材料——真空絕熱板

真空絕熱板， 該板材是由無機(jī)纖維芯材與高阻氣復(fù)合薄膜通過抽真空封裝技術(shù)，外覆專 用界面砂漿，制成的一種高效保溫板材?？諝獾膶?dǎo)熱系數(shù)大約是0. 023W/(m· K)，要做到比空氣還低的導(dǎo)熱系數(shù)，那就只有真空了。所以真空絕熱板的導(dǎo)熱系數(shù)是現(xiàn)有保溫材料中最低的是毋庸置疑了。其最大的優(yōu)勢， 也就是其保溫性能可以傲視所有其他類型的保溫材料。 不過該板材也有隱患問題，比如大家都會提出的真空度難以保持的問題： 若是發(fā)生破損， 板材的保溫性 能即會驟降； 其次，現(xiàn)有施工工藝導(dǎo)致板縫太多，熱橋太多，引發(fā)結(jié)露的風(fēng)險(xiǎn)很大；再 者，施工平整度也較難以控制，薄抹灰系統(tǒng)脫落的風(fēng)險(xiǎn)也較大。盡管真空保溫材料發(fā)源于國外，但是國內(nèi)的企業(yè)是最敢于將該材料用于外墻保溫系統(tǒng)嘗試的。歸功于青島科瑞等保溫板生產(chǎn)企業(yè)，在建筑節(jié)能領(lǐng)域大膽創(chuàng)新和嘗試，真空絕熱板外保溫系統(tǒng)已經(jīng)成為我國部分地區(qū)建筑外墻的重要方案之一， 甚至在北方的被動式低 能耗建筑里都有應(yīng)用。該保溫板材性能是好的，整體保溫系統(tǒng)的隱患問題是存在的。

9、外墻保溫維修材料——巖棉板

巖棉板是指以天然巖石為主要原料，經(jīng)高溫熔融、離心噴吹制成的一種礦物質(zhì)纖維，在摻入一定比例的粘結(jié)劑和添加劑后壓制并裁割而成的憎水型保溫板材。 巖棉板保溫在 歐洲是僅次于聚苯板保溫材料應(yīng)用第二廣泛的，主要是用在高層建筑防火要求較高的建筑部位。在國內(nèi)，礦棉板保溫一直廣泛應(yīng)用于干掛幕墻內(nèi)部， 薄抹灰體系的應(yīng)用剛剛興起。在歐美應(yīng)用比較廣泛。目前巖棉在墻體保溫應(yīng)用中存在的問題是：強(qiáng)度較低，吸水率較高，易收縮、開裂。特別是材料吸水、受潮后就會嚴(yán)重影響其保溫效果，因此對施工的工藝 要求較高且刺激皮膚。

10、外墻保溫維修材料——玻璃棉

玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學(xué)成分屬玻璃類，是一種無機(jī)質(zhì)纖維，具有成型好、體積密度小、熱導(dǎo)率彽、保溫絕熱、吸音性能好、耐腐蝕、化學(xué)性能穩(wěn)定。玻璃棉板是將玻璃棉施加熱固性粘結(jié)劑制成的具有一定剛度的板狀制品。 玻璃棉與巖棉 是有很大差異的，巖棉制品是以精致玄武巖為主要原料，玻璃棉主要是以玻璃為主要原 料；玻璃棉比巖棉容重低、渣球含量少，從耐熱溫度上講，巖棉的最高使用溫度高最高 為600攝氏度左右，玻璃棉只有260攝氏度左右。由于玻璃棉一般用于低于200攝氏度的 保溫部位，因此多用于一般建筑物或低溫管道的保溫，巖棉一般用于溫度在500攝氏度 的保溫部位， 多用于高溫?zé)崃艿阑螂娏υO(shè)備的保溫。巖棉板的酸度系數(shù)≥1. 6，玻璃棉的酸度系數(shù)≤1. 6， 而酸度系數(shù)越高對板的強(qiáng)度，耐高溫，耐久性等性能有顯著 的提高，目前國內(nèi)的標(biāo)準(zhǔn)將用于外保溫的棉狀材料酸度系數(shù)控制在≥1 . 6， 因此玻璃棉是不宜直接用于薄抹灰的外保溫系統(tǒng)內(nèi)。

11、外墻保溫維修材料——無機(jī)纖維噴涂保溫

無機(jī)纖維噴涂材料主要由無機(jī)纖維與水基型膠粘劑組成，經(jīng)拌和后通過空壓泵進(jìn)行噴涂， 與霧化水混合噴到需要保護(hù)的基材上形成涂層。 該涂層可滿足吸音、保溫、防火保護(hù)的 要求。本材料質(zhì)輕、無毒無味、吸聲、耐候性好、高效隔熱、耐火可靠，可實(shí)現(xiàn)5h以上高 耐火極限保護(hù)。適用于建筑物和隧道的防火保護(hù)，尤其是耐火極限要求比較高的高層鋼 結(jié)構(gòu)的防火保護(hù)，同樣也適用于建筑物的保溫吸音和機(jī)械設(shè)備的保溫節(jié)能。 施工同聚氨 酯發(fā)泡。

12、外墻保溫維修材料——泡沫玻璃保溫板

泡沫玻璃是以石英砂礦粉或玻璃粉為主要原料，加入發(fā)泡劑、促進(jìn)劑等添加劑，經(jīng)超細(xì)粉碎和均勻混合形成配合料，經(jīng)融化、發(fā)泡、退火而形成的內(nèi)部充滿均勻封閉氣孔的 材料。而泡沫玻璃保溫板是一種閉孔型的泡沫玻璃絕熱制品。泡沫玻璃的生產(chǎn)過程中,經(jīng)常會遇到氣泡結(jié)構(gòu)不均或大氣泡等氣泡缺陷。泡沫玻璃的大氣泡多以圓形或橢圓形為主, 出現(xiàn)的部位多數(shù)在中心和邊部, 孔徑在10-100 mm范圍。邊部孔穴的產(chǎn)生，邊部孔穴是指在泡沫玻璃毛坯制品外側(cè)產(chǎn)生不規(guī)則的孔洞,其直徑或深度可 達(dá)30mm,會影響產(chǎn)品的成品率及其切材率。直接影響保溫效果，且施工繁瑣。

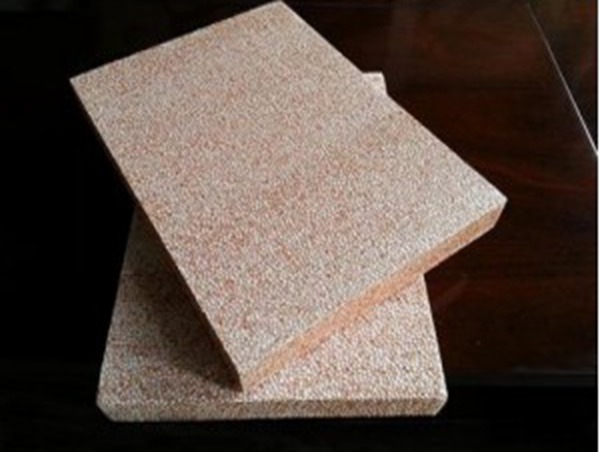

13、外墻保溫維修材料——發(fā)泡陶瓷板

發(fā)泡陶瓷是以陶土尾礦、陶瓷碎片、河（湖）道淤泥、摻加料等作為主要原料， 采用先 進(jìn)的生產(chǎn)工藝和發(fā)泡技術(shù)， 經(jīng)高溫焙燒而成的高氣孔率的閉孔陶瓷材料。 發(fā)泡陶瓷板則 是由這種無機(jī)多孔陶瓷材料在工廠制成的熱導(dǎo)率低、耐高溫、耐候、不燃的保溫板材。一種區(qū)域性的帶有地方保護(hù)特色的產(chǎn)品，造價(jià)及其昂貴，保溫性能也較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中。從樣品的效果來看，比發(fā)泡水泥板要好的多，最大的遺憾就 是保溫差和造價(jià)昂貴。

14、外墻保溫維修材料——泡沫混凝土

泡沫混凝土是通過發(fā)泡機(jī)的發(fā)泡系統(tǒng)將發(fā)泡劑用機(jī)械方式充分發(fā)泡，并將泡沫與水泥漿均 勻混合， 然后經(jīng)過發(fā)泡機(jī)的泵送系統(tǒng)進(jìn)行現(xiàn)澆施工或模具成型， 經(jīng)自然養(yǎng)護(hù)所形成的一 種含有大量封閉氣孔的新型輕質(zhì)保溫材料。泡沫混凝土保溫材料保溫性能較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中；用于屋面保溫時，可滿足低節(jié)能要求的外保溫項(xiàng)目需求。

15、外墻保溫維修材料——發(fā)泡水泥板

發(fā)泡水泥板以水泥、粉煤灰、硅灰等為主要原料，經(jīng)發(fā)泡、養(yǎng)護(hù)、切割等工藝制成的閉孔 輕質(zhì)發(fā)泡水泥板，也稱為復(fù)合發(fā)泡水泥板。發(fā)泡水泥板的保溫性能較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中。樣塊給人的感覺就是很脆，拿在手里不斷的掉渣。從品相 的角度，覺得這就是一種很低端的產(chǎn)品。發(fā)泡水泥是混凝土的一種，同樣需要控制用水量。可在實(shí)際施工中， 有些發(fā)泡水泥的用 水量得不到有效控制，一旦用水量超過一定范圍，水泥就會產(chǎn)生明顯沉淀離析現(xiàn)象。使發(fā)泡水泥出現(xiàn)上下密度不勻一，表面強(qiáng)度低，底層有一層水泥漿層等缺陷。另外，過多的水分在水泥凝固過程中會慢慢蒸發(fā)，蒸發(fā)后留下來的空隙是連通而不閉合的縫隙，對保溫效果極為不利。

16、外墻保溫維修材料——聚苯顆粒保溫砂漿

聚苯顆粒是膨脹聚苯乙烯泡沫顆粒簡稱膨脹聚苯顆?；蚓郾筋w粒， 使用可發(fā)性聚苯乙烯 樹脂為基礎(chǔ)原料膨脹發(fā)泡而成。 聚苯顆粒保溫砂漿是由砂漿和聚苯顆粒組成的并且聚苯 顆粒含量不小于80%的漿料。這是國內(nèi)出現(xiàn)產(chǎn)品標(biāo)準(zhǔn)較早的材料，在國內(nèi)南方的應(yīng)用范圍較大。但是保溫性能算是略差 吧，不適用于高節(jié)能要求的建筑外保溫項(xiàng)目。吸水率也較高。保溫顆粒拌得多了，保溫好，強(qiáng)度差；保溫顆粒少了，保溫效果就沒了。保溫與強(qiáng)度很難兼得。

17、外墻保溫維修材料——膨脹玻化微珠保溫砂漿

多年前國內(nèi)流行一種叫做 “膨脹珍珠巖” 的保溫系列產(chǎn)品， 但是由于其高吸水性、 成 品質(zhì)量越來越差，在國際范圍內(nèi)逐漸被否定；為了打通國內(nèi)市場，聰明的廠家改變了它的名稱 “膨脹?；⒅椤?繼續(xù)招搖過市。 膨脹?；⒅楸厣皾{作為無機(jī)保溫砂漿 的代表，在國外保溫市場是被禁止的，在國內(nèi)市場，也是“最低端保溫產(chǎn)品” 的代名詞前述所列的各類保溫產(chǎn)品， 其保溫功能和產(chǎn)品質(zhì)量都比較容易控制，但惟獨(dú)這一類 在現(xiàn)場拌合的產(chǎn)品， 是我們無法控制的，因?yàn)椴煌臏囟拳h(huán)境、不同地區(qū)、不同配合比 、不同的工人、不同的操作手法所調(diào)配出來的保溫砂漿，其質(zhì)量無法恒定和統(tǒng)一。

18、外墻保溫維修材料——新型保溫材料

新型保溫材料，適用于嚴(yán)寒、寒冷、夏熱冬冷地區(qū)、夏熱冬暖地區(qū)的新建、改造、擴(kuò)建的公共建筑和民用建筑的各種墻體基材，如：鋼筋混凝土、混凝土空心砌塊、空心磚、粘土多孔磚，加氣混凝土砌塊等的外墻外保溫、外墻內(nèi)保溫、分戶墻保溫以及屋面、地下室、車庫、樓梯、樓層間、走廊、消防通道等隔熱保溫節(jié)能工程，更適用于各 類既有建筑物的隔熱保溫改造工程和新農(nóng)村建設(shè)節(jié)能工程。袋裝運(yùn)置工地，不需添加任何物品，只需加水按照材料比例攪拌3-5分鐘均勻后，便可直接用于各種墻體，不需加設(shè)網(wǎng)格布或鋼絲網(wǎng)、更不需做抗裂砂漿或抹面砂漿，一次性可以達(dá)到抹平、抹白、保 溫、隔熱的效果，更可替代常用的抹水泥砂漿。工人施工快，工費(fèi)低，施工工期比任何其它保溫系統(tǒng)縮短一半以上甚至三分之二的時間，降低成本開支、提高綜合收益。

北京博贏天下專注于建筑外墻裝飾裝修，外墻保溫滲漏水維修施工，外墻保溫開裂脫落維修施工，是一家為客戶提供外墻設(shè)計(jì)、施工一站式解決方案的安裝服務(wù)公司，如需提供外墻裝修施工知識、外墻 施工方案等，請咨詢：188 1026 5310  轉(zhuǎn)載請注明出處：www.u5922.cn
